Collegamento di condotti flessibili
Per isolare le vibrazioni e i rumori causati da unità di trattamento dell'aria, ventilatori e altre apparecchiature,si raccomanda vivamente di installare un giunto flessibile e ermetico tra l'uscita del dispositivo e il condotto d'ariaQuesta giunzione, costituita da un tessuto attaccato su un foglio di metallo su entrambi i lati, è chiamata Flexible Duct Connector.La materia prima normale del connettore a condotti flessibili è la lamiera di acciaio GI e il tessuto ignifugo GC-PV (poliestere vinile), GC-SI ((Silicone), GC-NE ((Neoprene), GC-CV ((Canvas). Può essere installato tra ventilatori o apparecchiature simili.

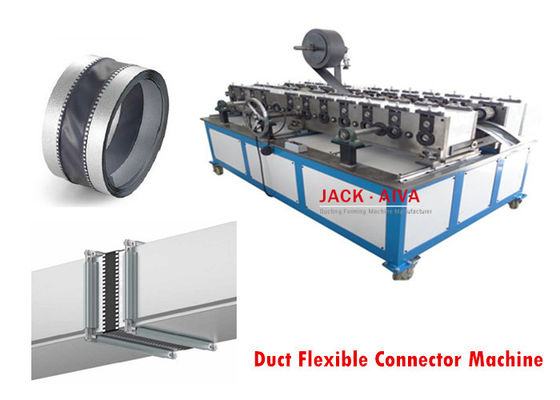

AutoLineper la produzioneCanali di climatizzazioneconnettore flessibiles
La linea di produzione del connettore a condotti flessibile automatico è costituita da decollatura, foratura idraulica, rotolamento e notatura, taglio e poi ritiro della cintura.Se il cliente ha la produzione di grandi quantità circa i connettori di condotto flessibileI prodotti finali inclusi punching anger e cutter possono essere finiti con una sola linea.
Flusso tecnologico
Connessione flessibile per condottiè costituito principalmente da apparecchiature coniche, di guida, di sistema di livellamento, di foratura, di sistema di formazione di rotoli, di sistema di taglio, di apparecchiature di impilazione, di stazione idraulica, di sistema di controllo elettrico.
Parametri principali della macchina per il connettore a condotti flessibili
| Articolo 1 |
Contenuto |
| Materie prime |
GI STEEL DC51+Z; 0,4-0,8 mm
Può essere progettato secondo la richiesta del cliente.
|
| Velocità della linea |
5-7 m/min |
| Formaggio di stazioni a rulli |
12 stazioni x 2 (stazioni a doppia linea sulla macchina di formazione principale) |
| Materiale per la trasformazione di rulli |
GCR15 come materia prima, durezza HRC60-62 dopo trattamento, |
| Materiale dell'albero |
Acciaio di qualità Ф40mm, acciaio 45# |
| Motore principale |
3kw + 0,75kw |
| abbigliamento per le dimensioni del materiale |
- Flessibile resistente al fuoco Larghezza del tessuto (lato centrale): 100----300 mm;
- larghezza della striscia metallica: 50-150 mm;
- spessore della striscia metallica: 0,4-0,8 mm
|
| Dimensioni principali delle macchine |
3500*1300*1300 mm
|
| Peso |
2500 kg
|
Connettore per condotti flessibili HVAC Applicazione
Il connettore a condotti flessibili è progettato per consentire di formare facilmente ed economicamente giunzioni flessibili di qualsiasi dimensione nel
tra ventilatori (o apparecchiature simili) sono installati giunti flessibili per impedire la trasmissione delle vibrazioni,
il rumore e il ronzio al resto del sistema di condizionamento.
- connettori flessibili per condotti e elementi rettangolari
È costituito da un canale di flange PQ e da angoli NQ interconnessi da una connessione flessibile AMT.I connettori a condotti flessibili rettangolari possono essere utilizzati per collegare i condotti di ventilazione ma soprattutto per eliminare le vibrazioni causate da unità di trattamento dell'aria e ventilatori.
- connettore flessibile antivibrazione per due condotti a spirale o semplici
La parte flessibile è costituita da un connettore per condotti flessibili AMT - un giunto costituito da un panno in fibra di vetro, rivestito con PVC, poliuretano,con un rivestimento in neoprene o in silicone e due strisce di lamiera su entrambi i lati.
Tag: macchina per il connettore flessibile del condotto HVAC,Collegamento flessibile per condotti
